Kateqoriya: Neft Mədən Avadanlıqları

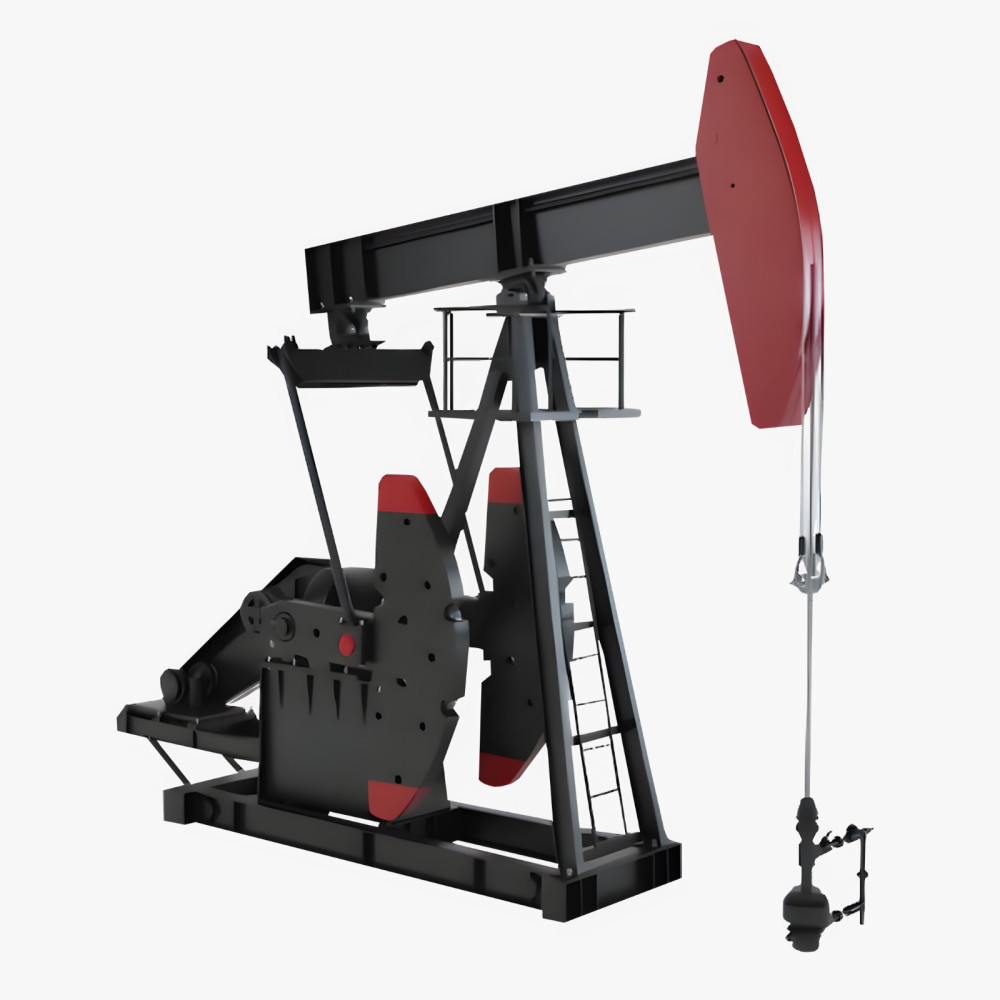

Mancanaq dəzgahları
Mancanaq dəzgahı neft quyularının istismarı zamanı ştanqlı quyu nasoslarının pərsəngli fərdi intiqalıdır. Mancanaq dəzgahı 2 icrada istehsal olunur: 1- hündür özüldə quraşdırılmaq üçün; 2- alçaq özüldə quraşdırmaq üçün (reduktor altı üçün uzadılmış qaydada)
|
No. |
SKDT8-3 |
SKDT8-4.5 |
SKDT10-3,5 |
SKDT12-3 |
|
Quyu ağzı ştokun normal yükü, kN |
80 |
80 |
100 |
120 |
|
Quyu ağzı ştokun maksimal gediş yolu, m |
1,2; 1,6; 2,0; 2,5; 3,0 |
1,2; 1,6; 2,0; 2,5; 3,0 |
1,6; 2,0; 2,4; 2,8; 3,5 |
1,2; 1,6; 2,0; 2,5; 3,0 |
|
Reduktorun çıxış valında nominal burucu moment, kNm |
40 |
56 |
56 |
56 |
|
Tarzın gedişlərinin sayı, dəqiqədə |
5... 12 |
5... 12 |
5... 12 |
5... 12 |
|
Balanslaşdırma sistemi |
Krank |
Krank |
Krank |
Krank |
|
Axle məsafəsi – ümumi, mm |
750 |
915 |
915 |
915 |
|
Reduktorun ötürmə ədədi |
37.1 |
40.315 |
40.315 |
40.315 |
|
V-belt sürücü kəməri -növü -kəmiyyət |
S(V)-4000T 6 |
S(V)-4000T 6 |
S(V)-4000T 6 |
S(V)-4000T 6 |
|
Elektrik mühərriki - Güc, kW |
30 və ya 22 |
30 və ya 37 |
30 və ya 37 |
30 və ya 37 |
|
Ümumi ölçülər, mm Uzunluq -Eni -hündürlük |
7100 2250 6730 |
7100 2250 6730 |
7100 2250 7110 |
7100 2250 6730 |
|
Ağırlıq, kq |
12575 |
13040 |
13600 |
13230 |
